MAN 58-64 en af verdens største 4-taktmotorer!

Tilbage til MAN 58-64 en af verdens største 4-taktmotorer!

MAN 58-64 en af verdens største 4-taktmotorer! - Topstykket lige blevet afmonteret af natholdet. Har desværre ikke et billede af det monteret endnu. Kan afsløre at det vejer lige omkring 2,5-3 ton når det er fuldt monteret med ventiler, dyse osv. billede 1
MAN 58-64 en af verdens største 4-taktmotorer! - Ventiler med fjedre, rotorcaps osv, ikke blevet pillet ved endnu. billede 2

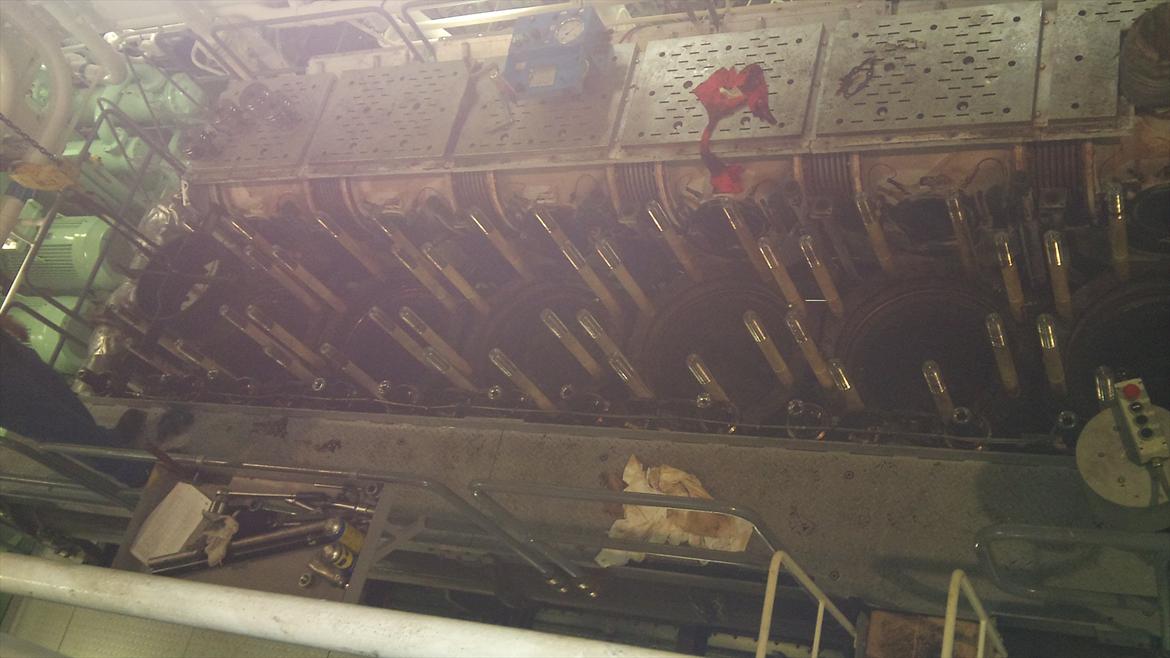

MAN 58-64 en af verdens største 4-taktmotorer! - Hele toppen af motoren. Den grå gangbro ved siden af er vel en lille meter bred. Hele motoren er cirka 3-4 meter høj, hvis man tæller bundkaret fra. billede 3

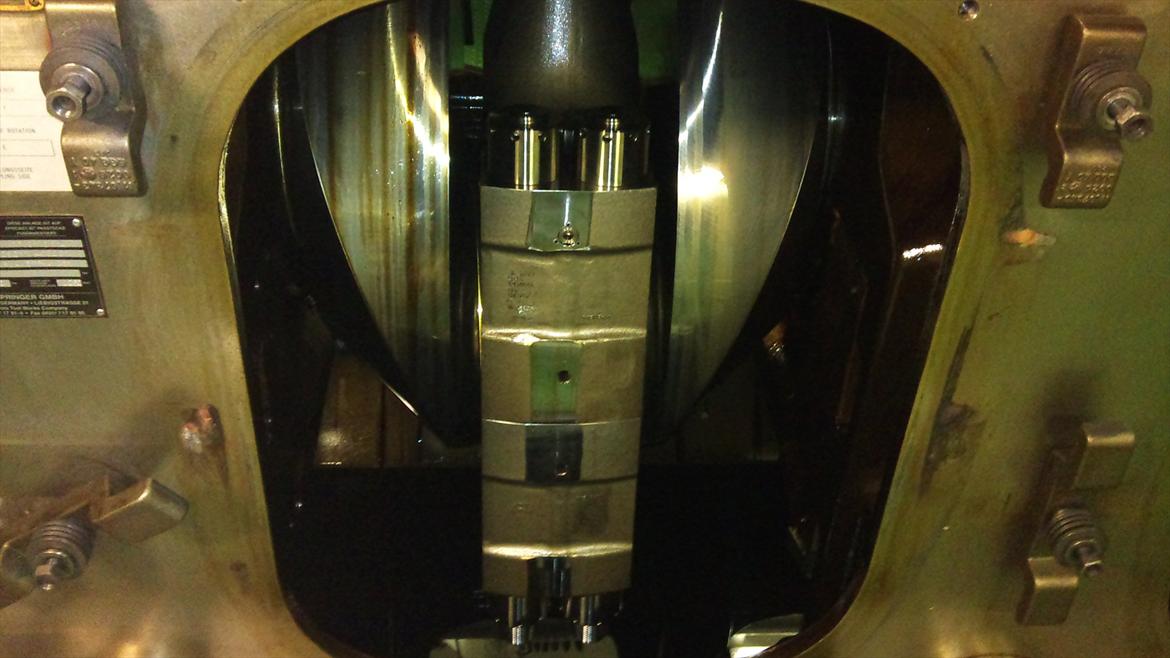

MAN 58-64 en af verdens største 4-taktmotorer! - Slag på krumtap samt plejlstang der stadig sidder på tappen og stemplet. Lugen billedet er taget igennem er cirka en meter høj. billede 4

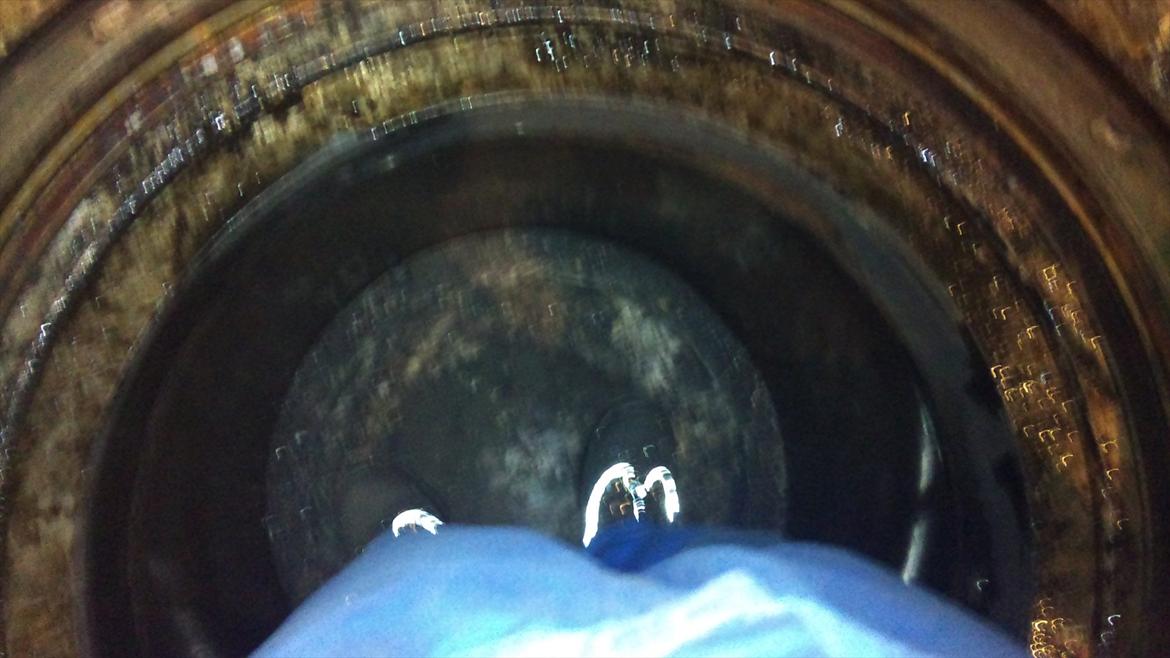

MAN 58-64 en af verdens største 4-taktmotorer! - I gang med at klargøre til stempeltræk. Foringen skal skrabes fri for koks og skidt i toppen (forbrændingskammeret). billede 5

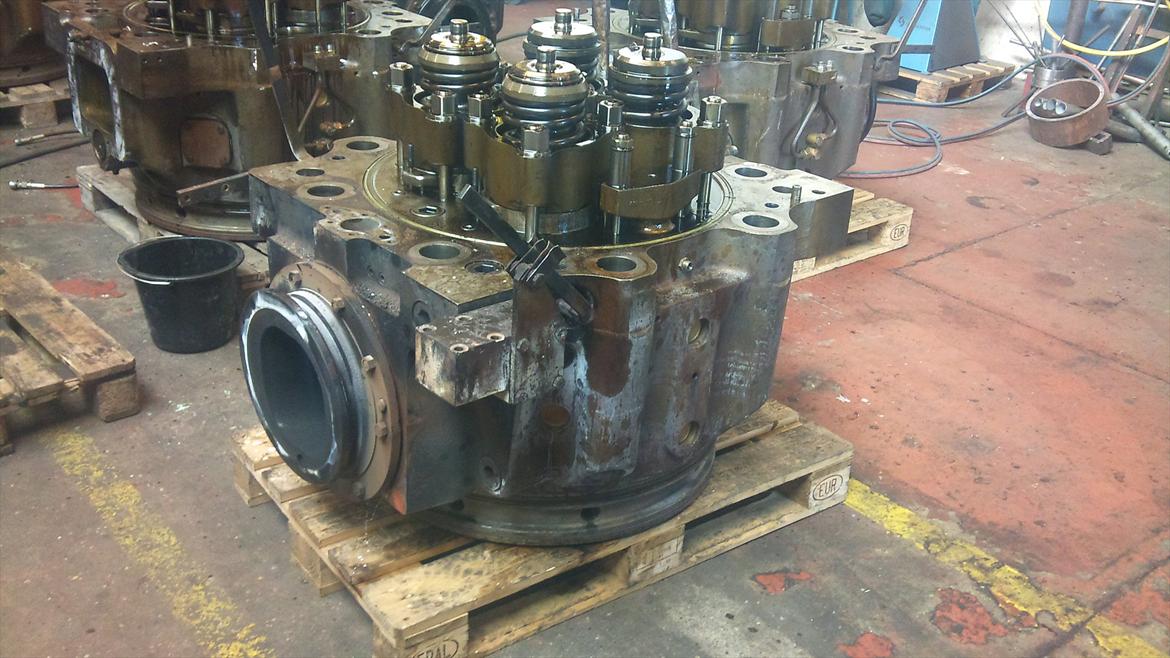

MAN 58-64 en af verdens største 4-taktmotorer! - Topstykker kommet ind i vores værksted ude på Lindø. De står på hver sin EU palle. billede 6

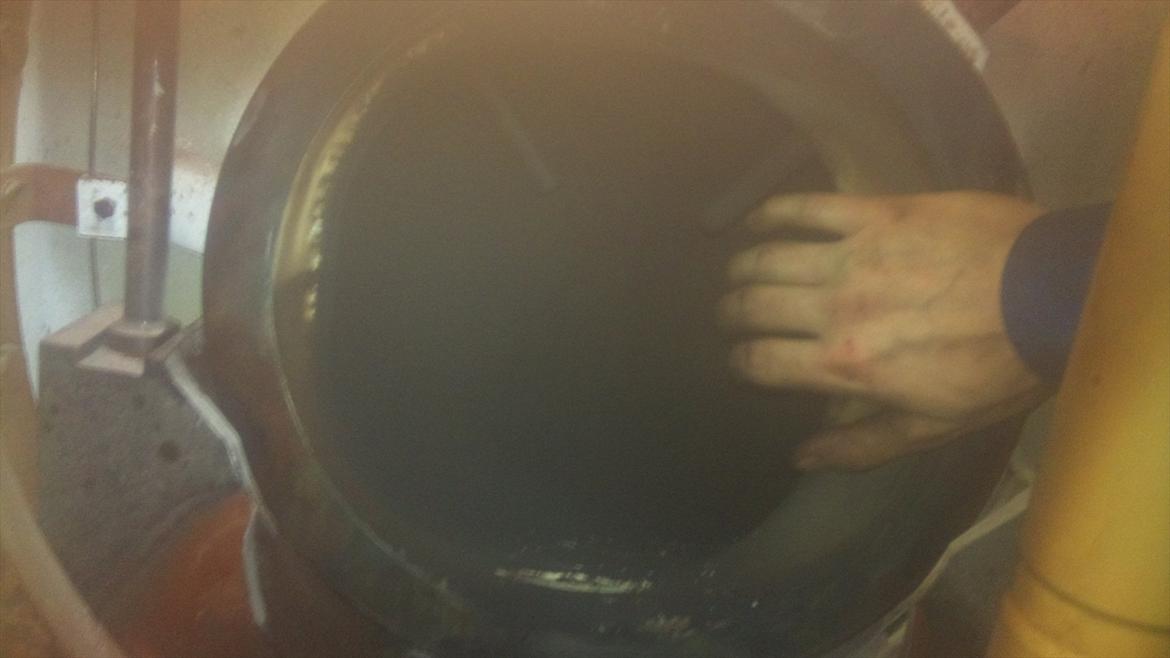

MAN 58-64 en af verdens største 4-taktmotorer! - Udstødning, der kan satme komme noget igennem :P Der er en til hvert topstykke. billede 7

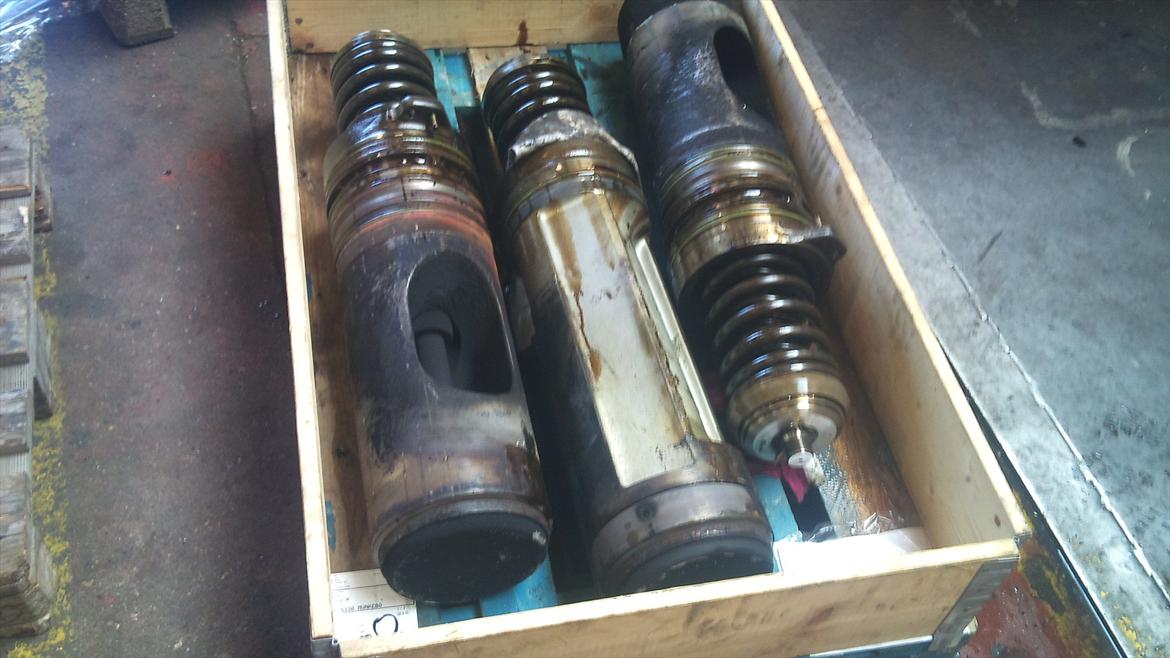

MAN 58-64 en af verdens største 4-taktmotorer! - Ventiler med ventilhus, fjedre og alt, mangler lige plastik inden jeg kører dem til vores anden afdeling i Tved, Svendborg. De ligger i en EU palle, og der er ikke plads til alle ventiler fra et topstykke i en palle :P billede 8

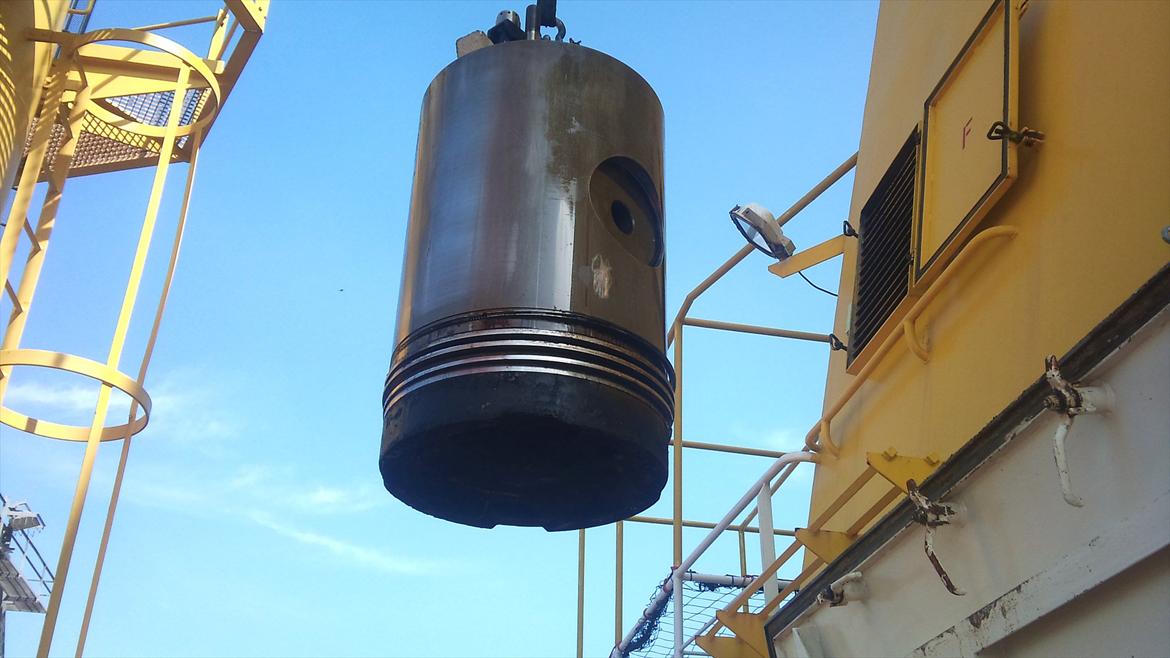

MAN 58-64 en af verdens største 4-taktmotorer! - Stempler er ved at kranes op af skibet. billede 9

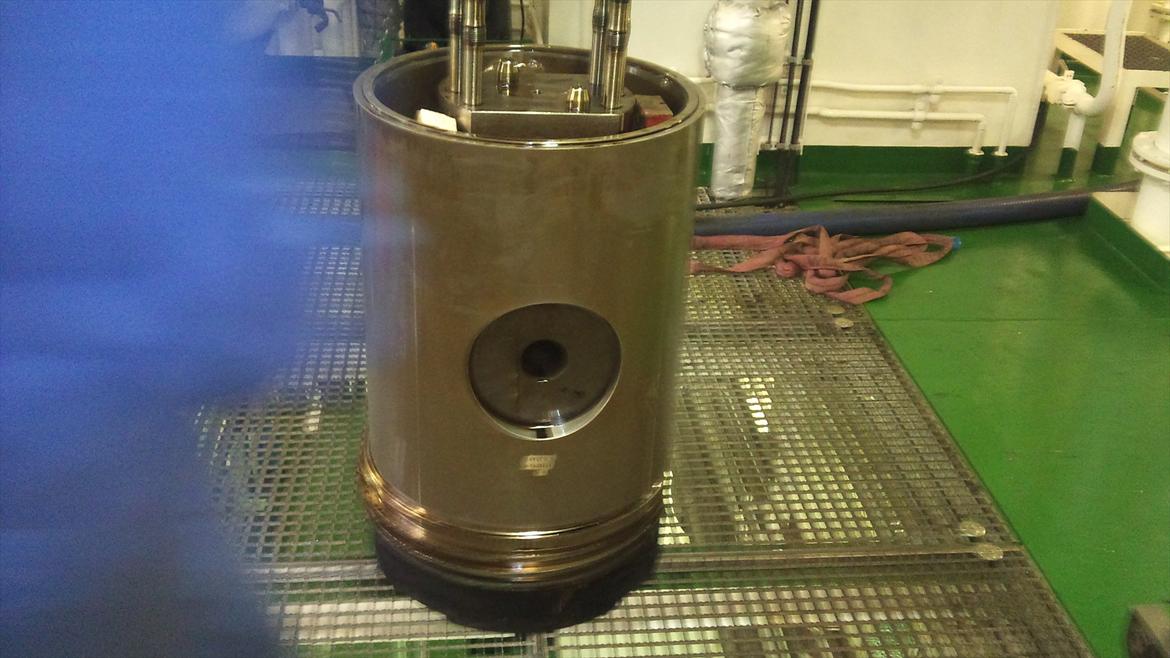

MAN 58-64 en af verdens største 4-taktmotorer! - Stempler nede i skibet, venter bare på at blive kranet op. billede 10

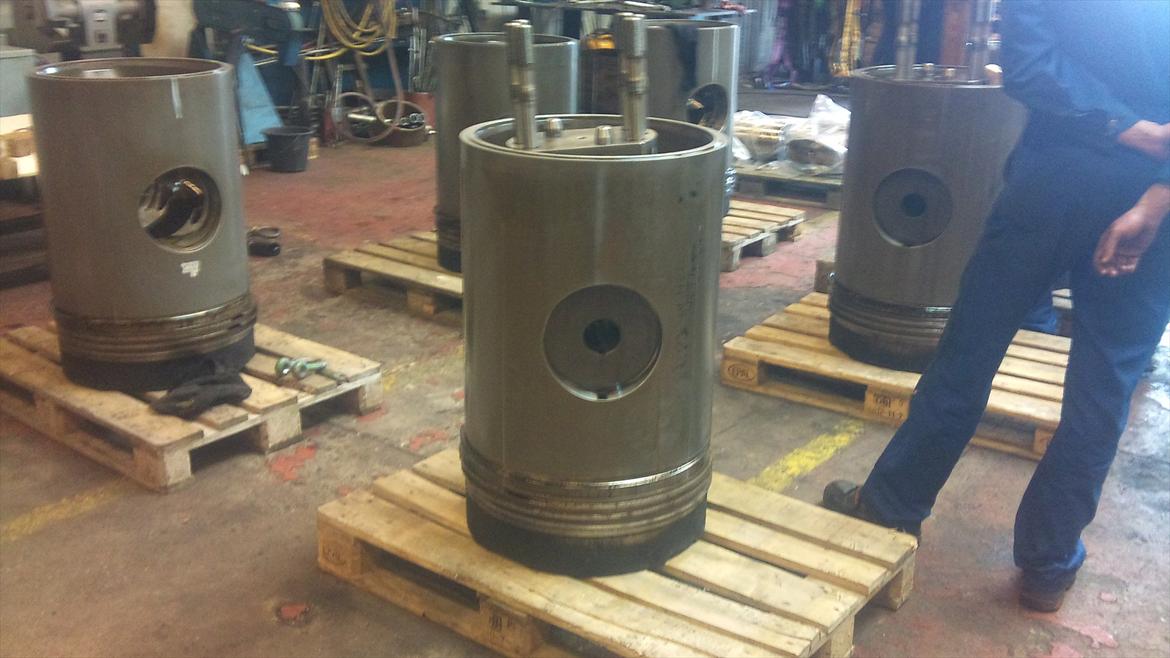

MAN 58-64 en af verdens største 4-taktmotorer! - Stempler ankommet til vores værksted på Lindø, venter bare på en rengøring, adskillelse, opmåling og nye krydspindslejer. billede 11

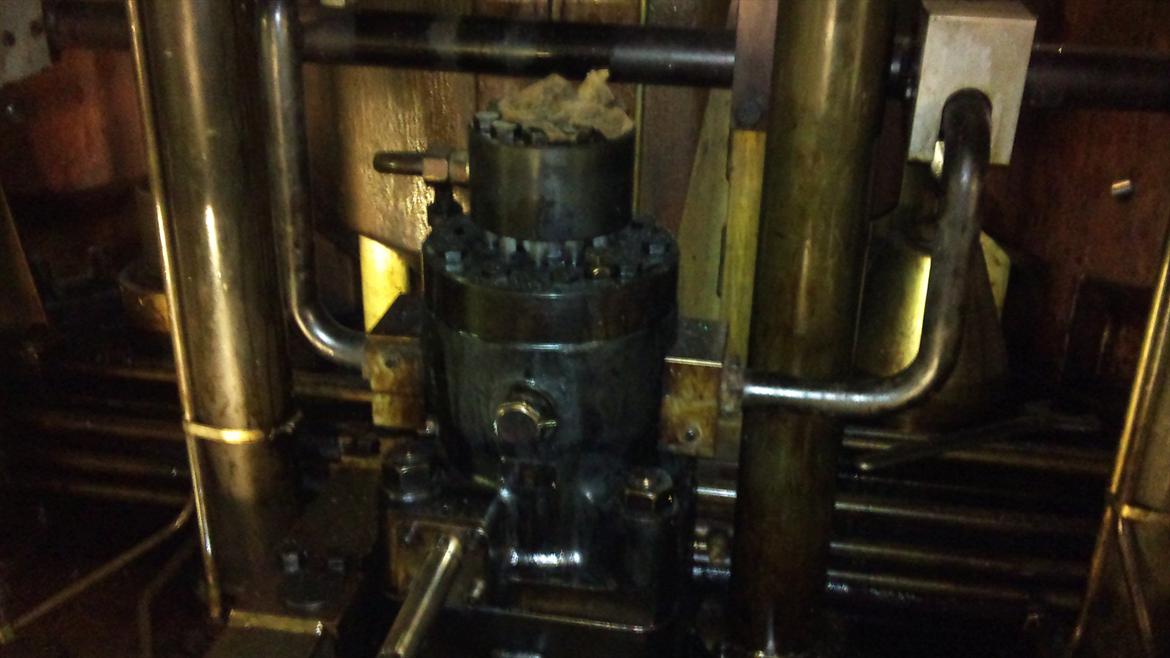

MAN 58-64 en af verdens største 4-taktmotorer! - Brændstofpumpe, vejer omkring 100-150 kilo, og der er en til hver cylinder. Rørene ved siden af, er til stødstængerne. billede 12

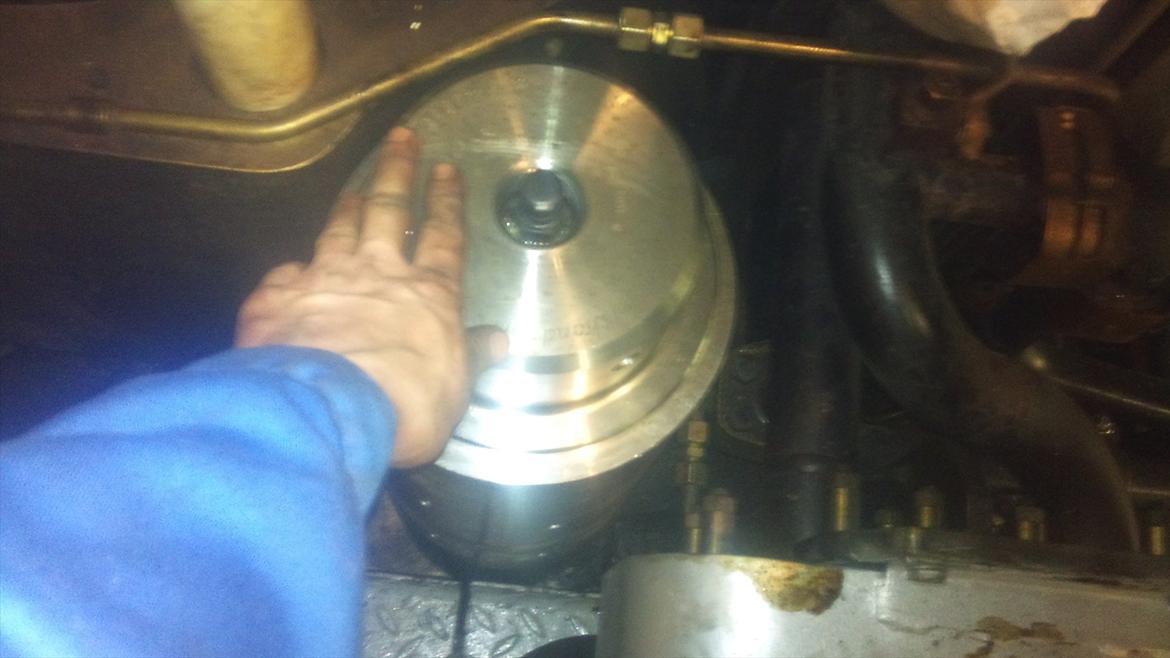

MAN 58-64 en af verdens største 4-taktmotorer! - En af de donkrafte vi bruger til at løsne boltene til hovedlejerne med. Skal løftes med kran. Boltene er spændt med cirka 700 bar. Kan ikke svare på præcist hvor meget det er, men 200 ton er nok ikke ved siden af. billede 13

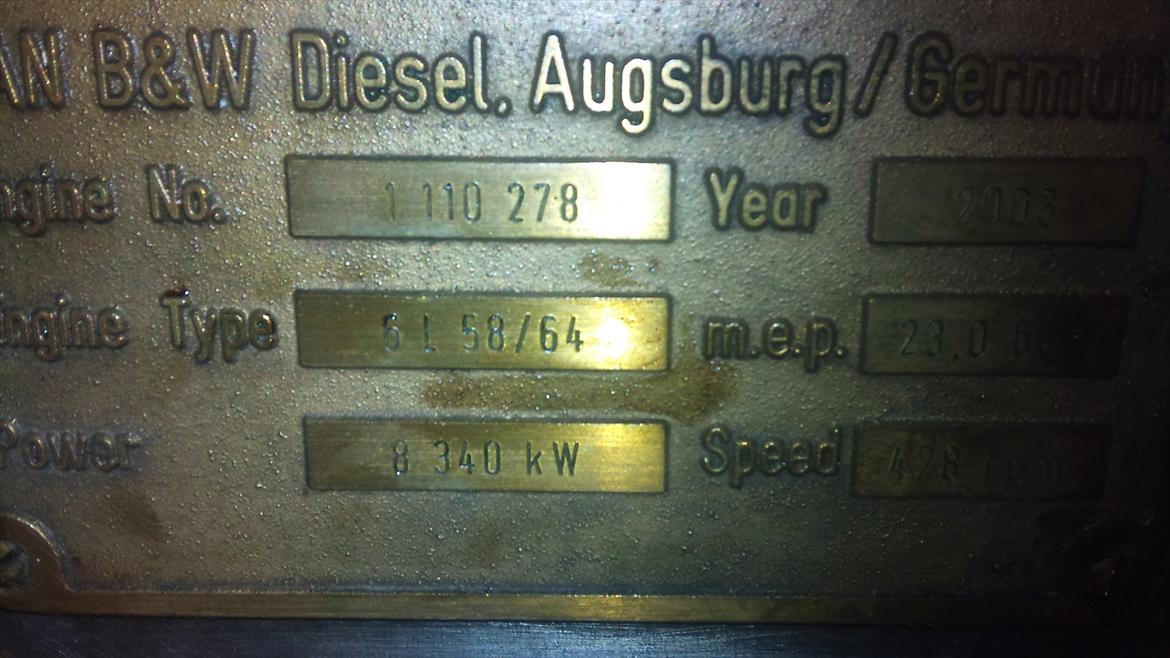

MAN 58-64 en af verdens største 4-taktmotorer! - Model, type og effekt. billede 14

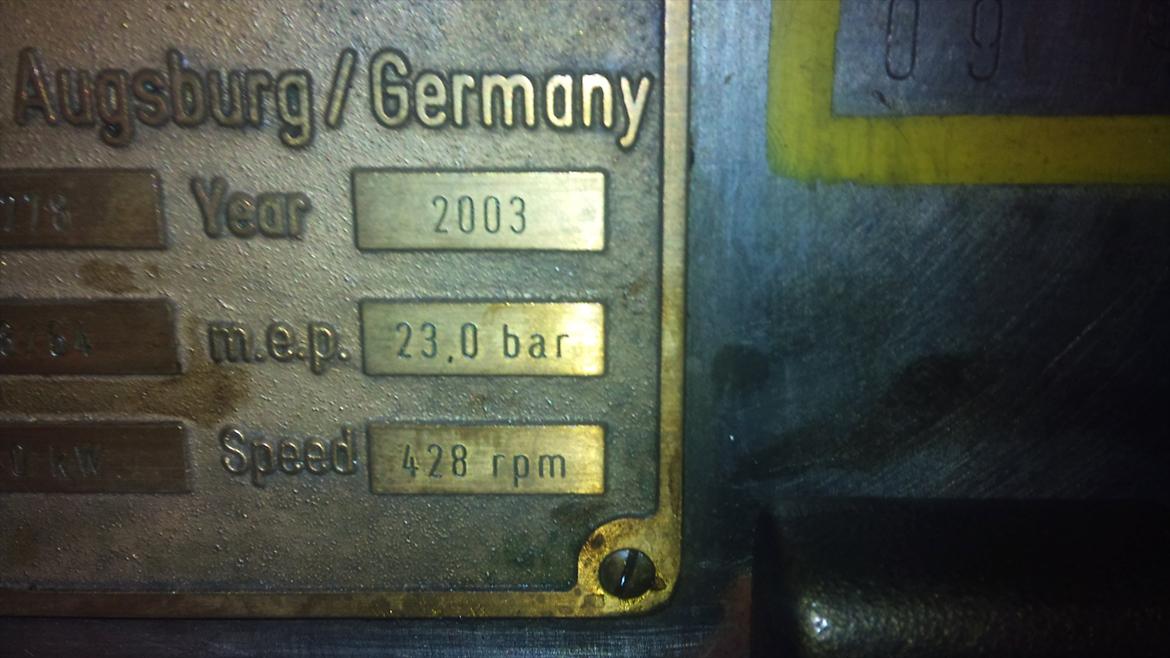

MAN 58-64 en af verdens største 4-taktmotorer! - Årgang, m.e.p er jeg ikke klar over hvad er, samt omdrejninger. billede 15

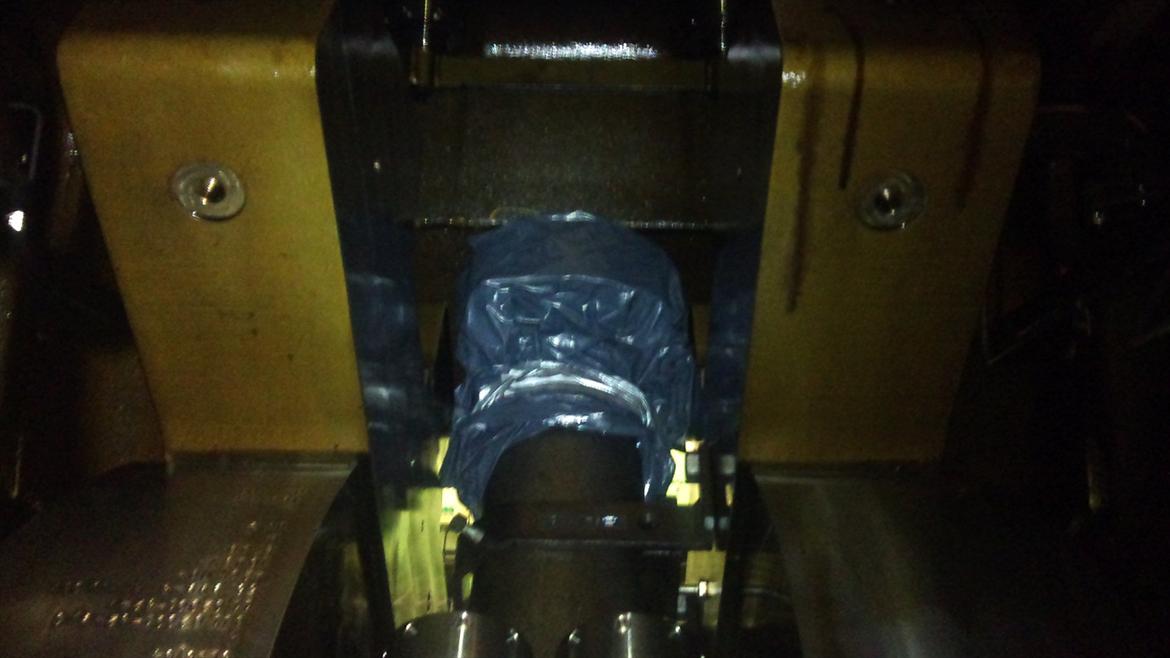

MAN 58-64 en af verdens største 4-taktmotorer! - Krumtap med plejlstang, uden stempel og stempelhoved. billede 16

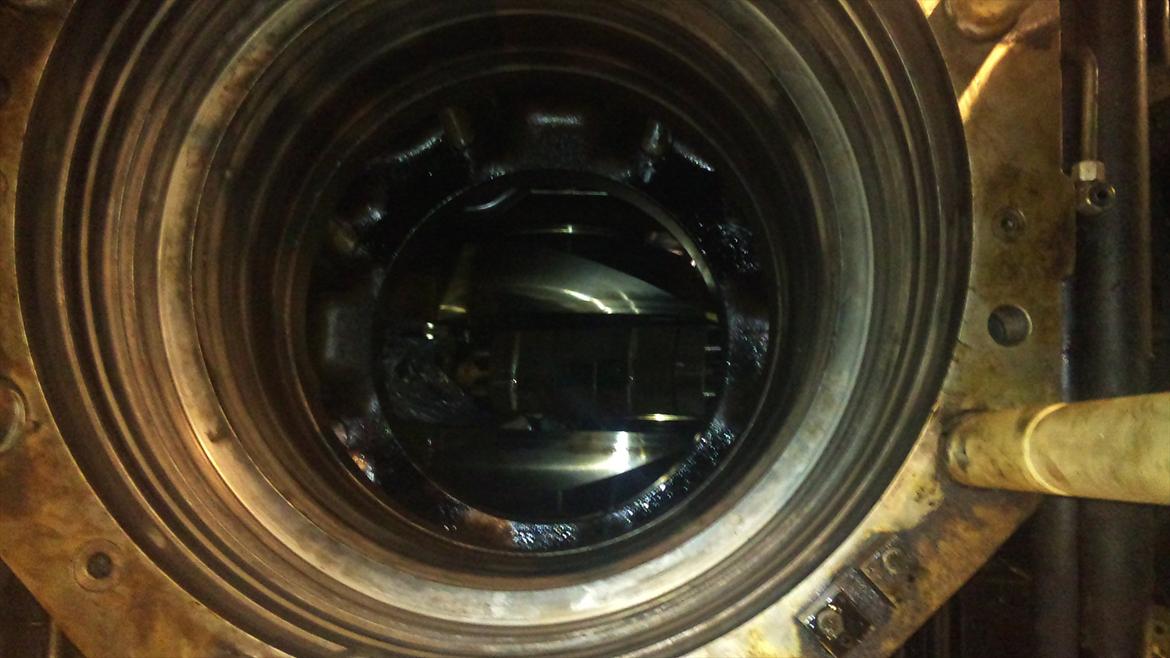

MAN 58-64 en af verdens største 4-taktmotorer! - Set oppe fra, ned gennem kølekappe og ned til krumtap. billede 17

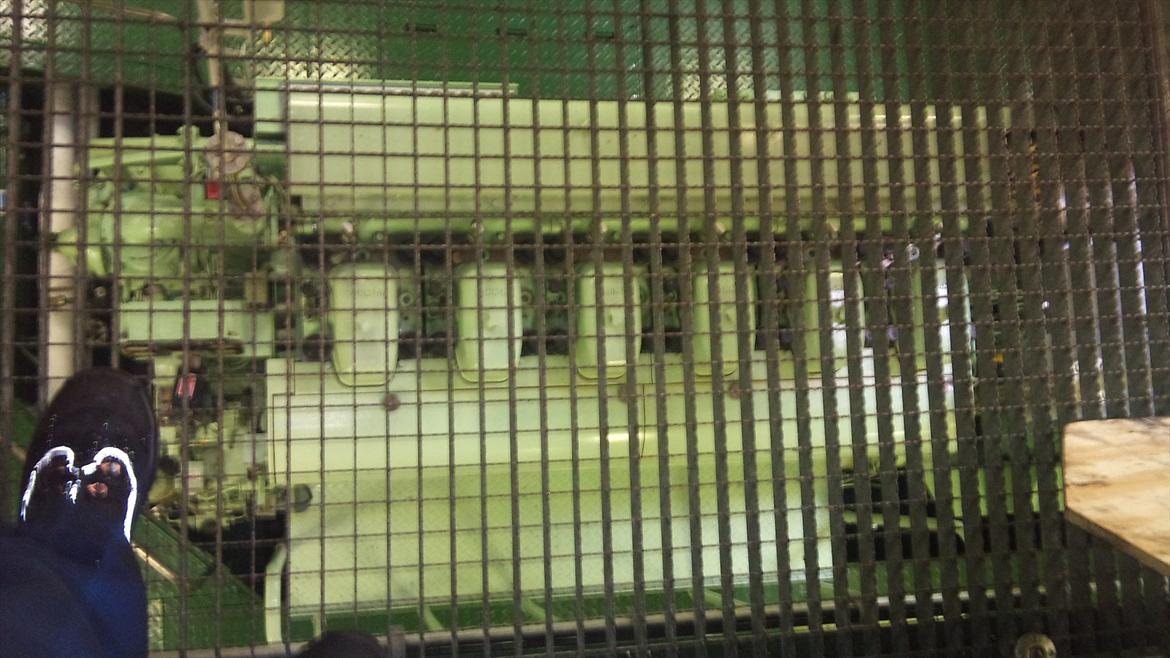

MAN 58-64 en af verdens største 4-taktmotorer! - Billedet snyder lidt, men det er en af de tre Yanmar motorer der fungerer som hjælpemotor. Hver motor er cirka på størrelse med en stor sedan, selvfølgelig en del højere. billede 18

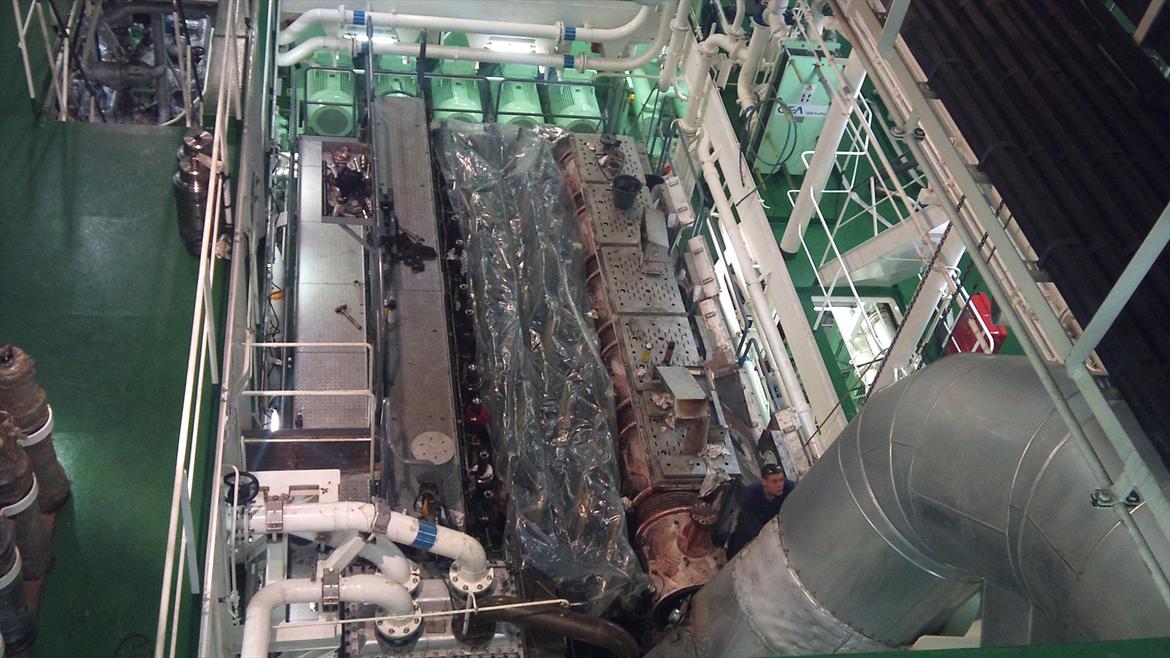

MAN 58-64 en af verdens største 4-taktmotorer! - Hele den store hovedmotor oppefra, dækket ind i plastik for at skåne krumtappen. billede 19

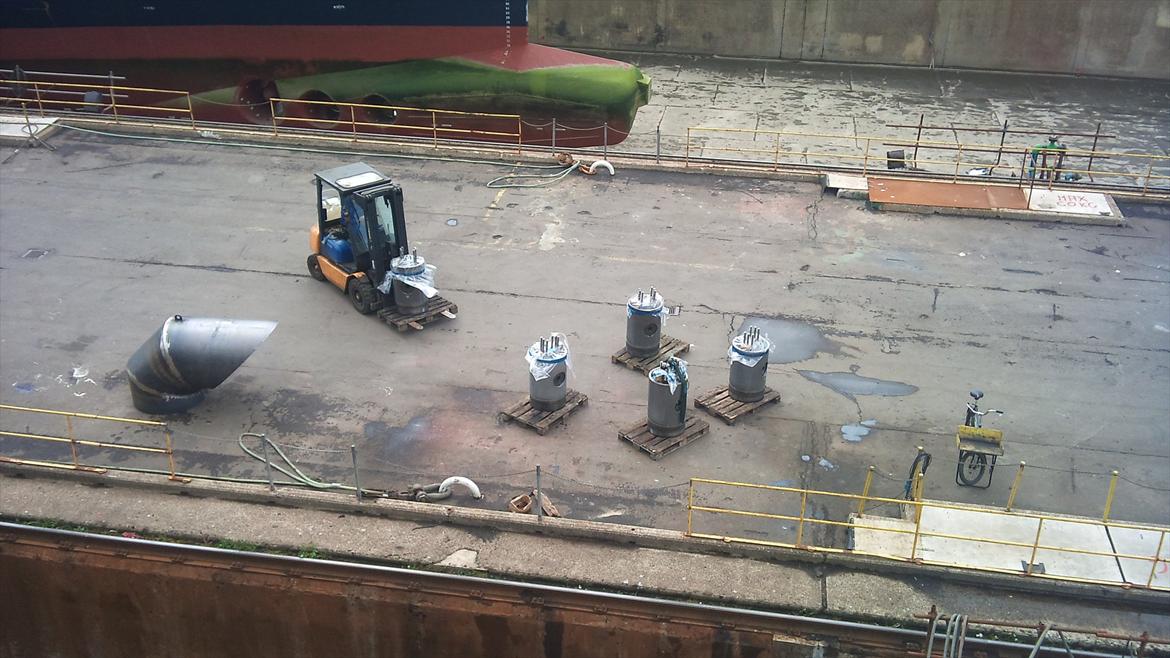

MAN 58-64 en af verdens største 4-taktmotorer! - Klar til at montere stempler igen. Bliver kørt over på kajen, hvorfra de skal kranes ombord på skibet. billede 20
MAN 58-64 en af verdens største 4-taktmotorer! - Stemplerne ved siden af Leif :P billede 21
